Trong ngành sản xuất hiện đại, khuôn mẫu đóng vai trò then chốt, là trái tim tạo nên hàng triệu sản phẩm từ nhựa, kim loại hay các vật liệu khác. Từ chiếc vỏ điện thoại tinh xảo, linh kiện ô tô phức tạp đến đồ gia dụng hàng ngày, tất cả đều bắt nguồn từ một bộ khuôn mẫu được thiết kế và gia công tỉ mỉ. Để biến một ý tưởng sơ khai thành một bộ khuôn hoạt động hiệu quả, đòi hỏi một quy trình chặt chẽ, từ khâu phân tích ban đầu cho đến khi sản phẩm mẫu được nghiệm thu. Anh/chị hãy cùng Phát Phú Lộc tìm hiểu sâu hơn về các bước cốt lõi trong quy trình gia công khuôn mẫu chuyên nghiệp.
Gia công khuôn mẫu: Nền tảng của sản xuất hiện đại
Gia công khuôn mẫu không chỉ là một công đoạn kỹ thuật mà còn là một nghệ thuật, nơi sự sáng tạo gặp gỡ độ chính xác cao. Đây là quá trình chế tạo ra các công cụ đặc biệt (khuôn) để sản xuất hàng loạt các chi tiết sản phẩm giống hệt nhau. Sự thành công của một sản phẩm công nghiệp thường phụ thuộc rất nhiều vào chất lượng và độ bền của bộ khuôn mẫu. Một bộ khuôn được gia công tốt sẽ đảm bảo sản phẩm cuối cùng đạt yêu cầu về kích thước, hình dạng, độ hoàn thiện bề mặt và hiệu suất hoạt động, đồng thời tối ưu hóa chi phí sản xuất trong dài hạn.
Tầm quan trọng của gia công khuôn mẫu theo yêu cầu
Mỗi sản phẩm đều có những yêu cầu riêng biệt về chức năng, vật liệu và thẩm mỹ. Do đó, việc gia công khuôn mẫu theo yêu cầu là không thể thiếu. Điều này đảm bảo rằng bộ khuôn được thiết kế và chế tạo riêng cho từng dự án, tối ưu hóa mọi yếu tố từ cấu trúc, hệ thống làm mát đến cơ chế đẩy sản phẩm. Sự linh hoạt trong gia công theo yêu cầu giúp doanh nghiệp đáp ứng nhanh chóng các xu hướng thị trường, đưa ra các sản phẩm đổi mới và duy trì lợi thế cạnh tranh.
Quy trình gia công khuôn mẫu chuyên nghiệp: Từ ý tưởng đến sản phẩm hoàn thiện
Quy trình gia công khuôn mẫu là chuỗi các bước được thực hiện một cách tuần tự và phối hợp chặt chẽ, đòi hỏi sự chuyên môn cao và kinh nghiệm dày dặn. Dưới đây là các giai đoạn chính:
-
Tiếp nhận ý tưởng và phân tích yêu cầu
Bước khởi đầu quan trọng là lắng nghe và hiểu rõ ý tưởng của anh/chị. Các kỹ sư sẽ làm việc cùng anh/chị để thu thập mọi thông tin cần thiết về sản phẩm cuối cùng, bao gồm:
- Bản vẽ kỹ thuật 2D/3D hoặc phác thảo ý tưởng.
- Yêu cầu về chức năng, kích thước, dung sai và độ hoàn thiện bề mặt.
- Loại vật liệu sẽ được sử dụng cho sản phẩm (ví dụ: nhựa ABS, PP, PE cho ép nhựa gia công; thép, nhôm cho gia công cơ khí).
- Số lượng sản phẩm mong muốn và ngân sách dự kiến.
- Thời gian hoàn thành dự án.
Từ những thông tin này, đội ngũ sẽ tiến hành phân tích tính khả thi, đưa ra các giải pháp kỹ thuật tối ưu và tư vấn về vật liệu khuôn cũng như các phương pháp gia công phù hợp nhất.
-

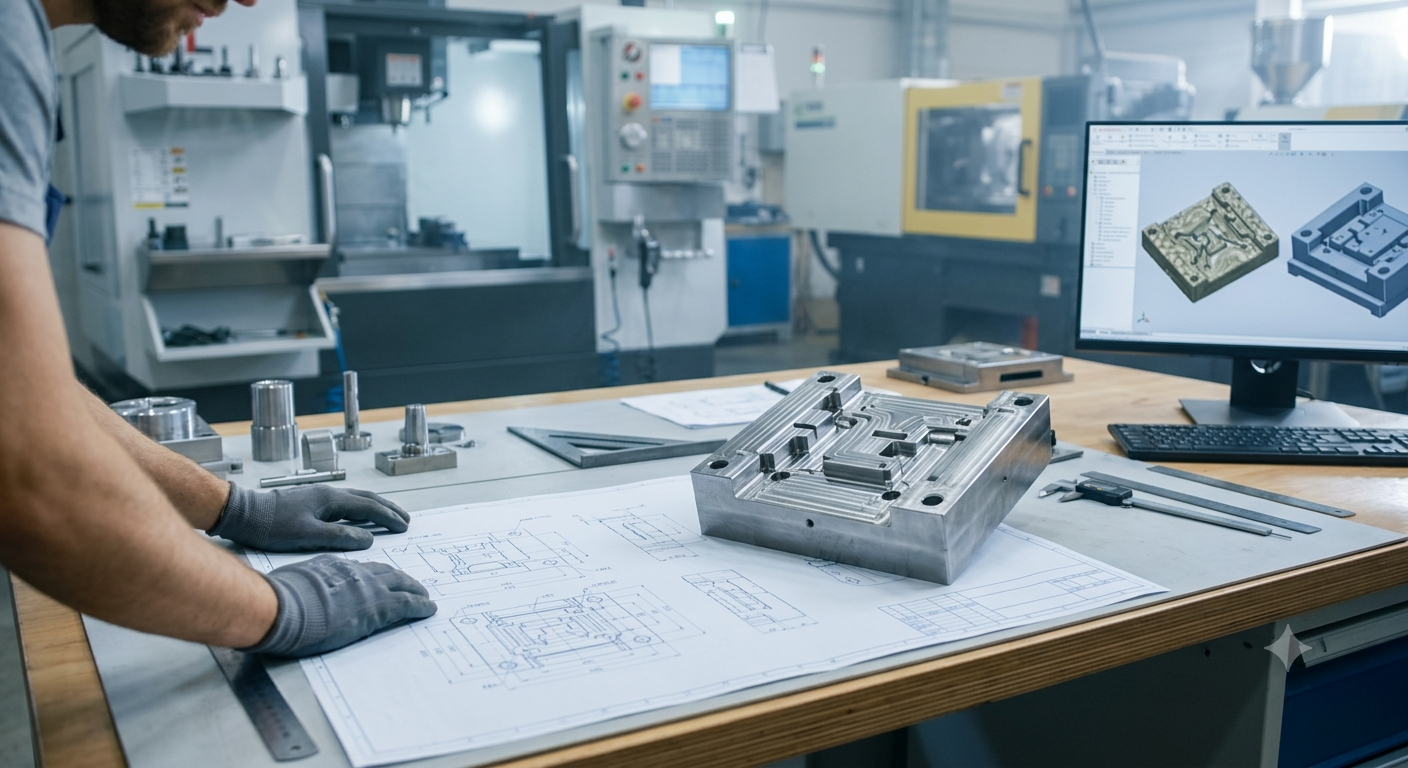

Thiết kế khuôn mẫu chi tiết: Từ bản vẽ 2D đến mô hình 3D
Sau khi có được bộ dữ liệu đầu vào đầy đủ, đội ngũ thiết kế sẽ bắt đầu tạo ra bản vẽ khuôn mẫu chi tiết trên phần mềm chuyên dụng (CAD/CAM). Giai đoạn này bao gồm:
- Thiết kế chi tiết sản phẩm: Chuyển đổi ý tưởng hoặc bản vẽ ban đầu thành mô hình 3D chính xác, đảm bảo tính sản xuất được.
- Thiết kế cấu trúc khuôn: Xác định các thành phần chính của khuôn như lõi (core), lòng khuôn (cavity), hệ thống dẫn liệu (runner system), hệ thống làm mát (cooling system), hệ thống đẩy (ejection system) và các linh kiện tiêu chuẩn khác.
- Phân tích mô phỏng: Sử dụng phần mềm mô phỏng (ví dụ: phân tích dòng chảy nhựa CAE) để dự đoán và tối ưu hóa quá trình điền đầy vật liệu, làm mát và co ngót, giúp phát hiện sớm các lỗi tiềm ẩn trước khi gia công thực tế.
Mục tiêu của bước này là tạo ra một thiết kế khuôn hoàn chỉnh, đảm bảo chất lượng sản phẩm, hiệu quả sản xuất và tuổi thọ khuôn.
-

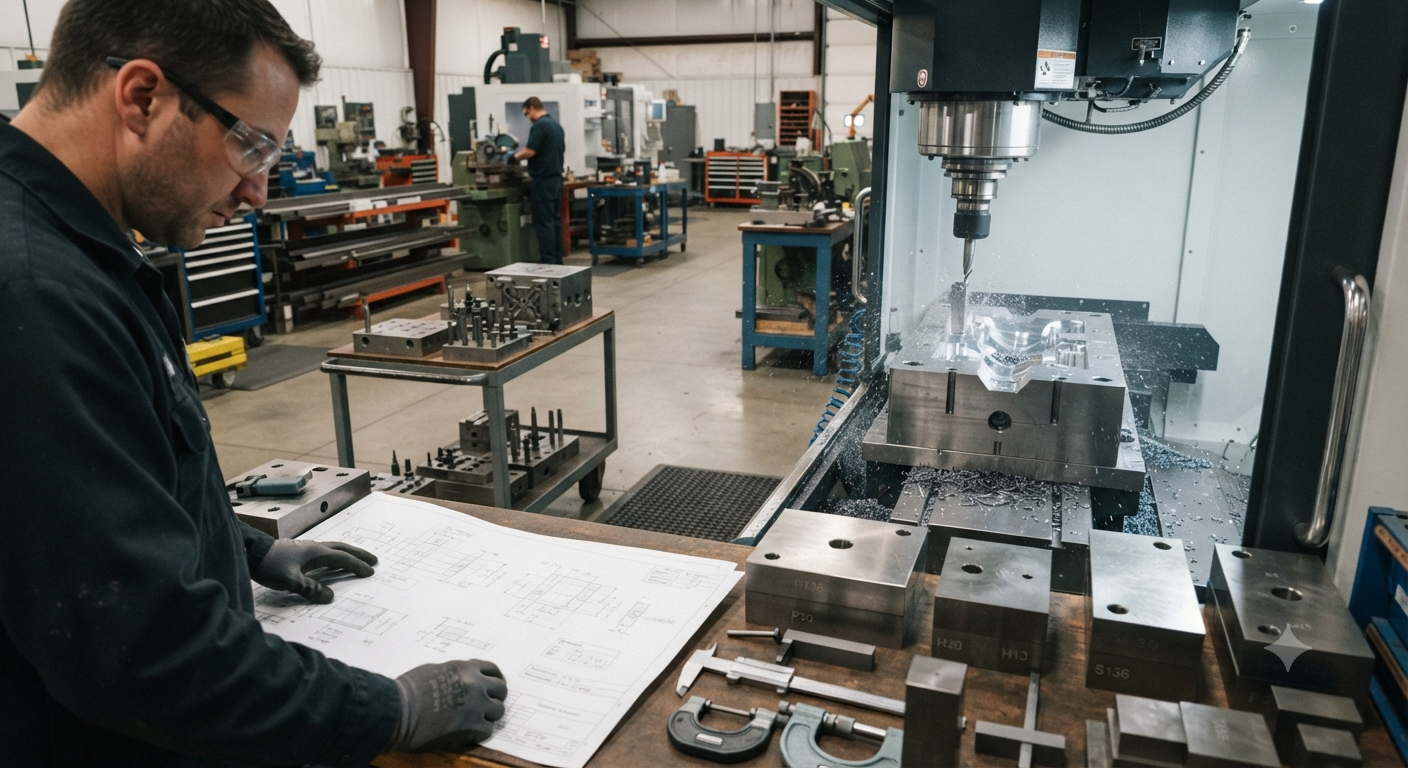

Lựa chọn vật liệu và gia công các chi tiết khuôn
Việc lựa chọn vật liệu cho khuôn là rất quan trọng, phụ thuộc vào loại vật liệu sản phẩm, số lượng chu kỳ sản xuất và yêu cầu về độ bền. Các loại thép hợp kim chuyên dụng (ví dụ: P20, H13, NAK80) thường được sử dụng. Sau đó, quá trình gia công và chế tạo khuôn sẽ được thực hiện:
- Gia công thô: Cắt phôi và gia công các hình dạng lớn bằng máy phay CNC tốc độ cao.
- Gia công tinh: Sử dụng máy phay CNC chính xác cao, máy tiện, máy mài để tạo hình các bề mặt chi tiết, đạt độ chính xác và độ nhẵn bề mặt theo yêu cầu. Đây là bước quan trọng trong quá trình gia công chi tiết.
- Gia công đặc biệt: Áp dụng các phương pháp như EDM (phóng điện), WEDM (cắt dây) để tạo ra các hốc, góc cạnh hoặc chi tiết phức tạp mà phương pháp phay truyền thống khó đạt được.
- Xử lý nhiệt: Một số chi tiết khuôn có thể trải qua quá trình xử lý nhiệt để tăng độ cứng và khả năng chịu mài mòn.
Mỗi chi tiết của khuôn được chế tạo với độ chính xác cực cao, đảm bảo ăn khớp hoàn hảo khi lắp ráp.
-

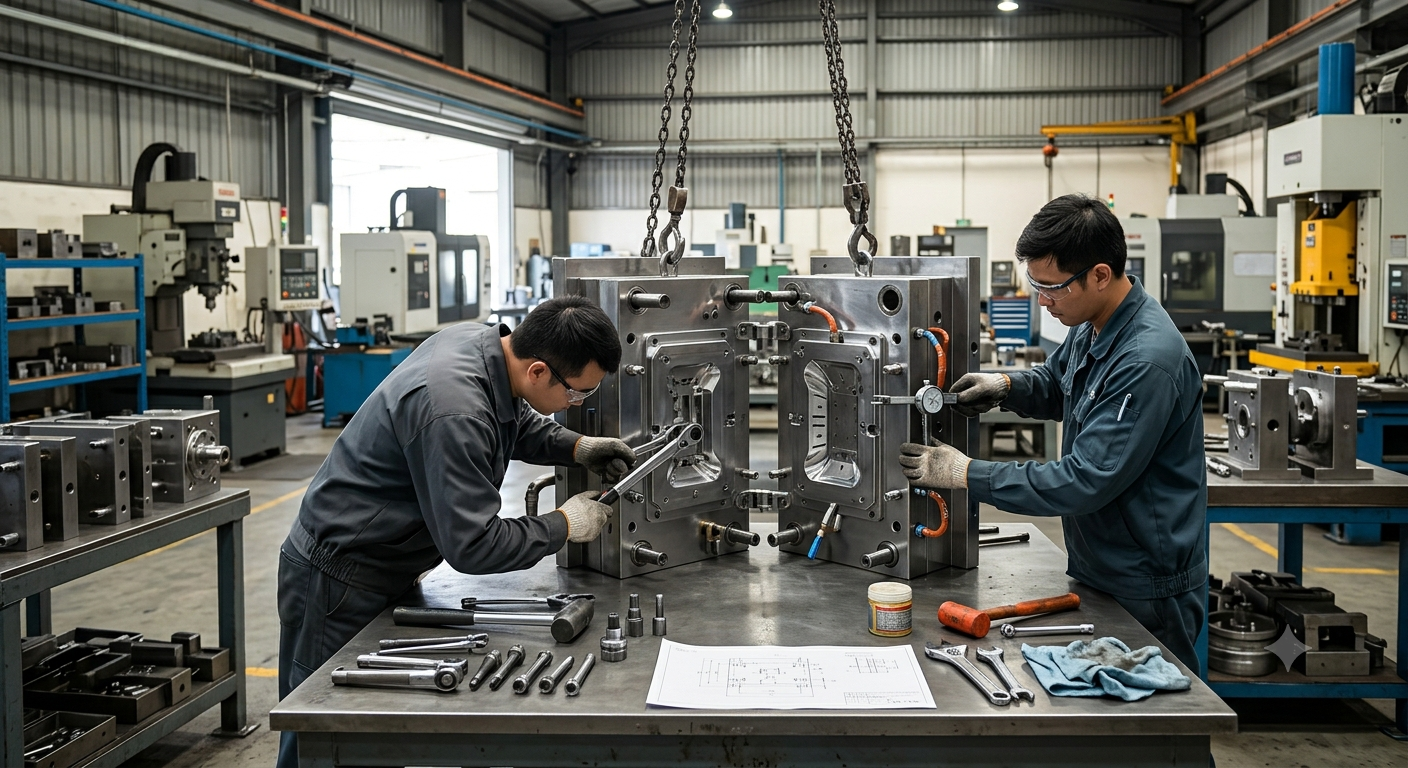

Lắp ráp, thử nghiệm và tối ưu hóa khuôn
Khi tất cả các chi tiết khuôn đã được gia công hoàn chỉnh, chúng sẽ được lắp ráp lại với nhau một cách cẩn thận. Đây là giai đoạn đòi hỏi sự khéo léo và kinh nghiệm của các kỹ thuật viên. Sau khi lắp ráp:
- Thử nghiệm khuôn: Khuôn sẽ được lắp đặt trên máy ép nhựa (đối với khuôn ép nhựa) hoặc máy dập (đối với khuôn dập) để chạy thử nghiệm. Quá trình này tạo ra các sản phẩm mẫu đầu tiên.
- Kiểm tra sản phẩm mẫu: Các sản phẩm mẫu được kiểm tra kỹ lưỡng về kích thước, dung sai, hình dạng, độ hoàn thiện bề mặt và các khuyết tật tiềm ẩn (như ba via, biến dạng, đường hàn).
- Tối ưu hóa: Dựa trên kết quả thử nghiệm và phản hồi từ sản phẩm mẫu, các điều chỉnh cần thiết sẽ được thực hiện trên khuôn (ví dụ: điều chỉnh kích thước, thay đổi hệ thống làm mát, tối ưu hóa các thông số ép). Quá trình này có thể lặp lại nhiều lần cho đến khi đạt được kết quả mong muốn.
-
Sản xuất mẫu thử và nghiệm thu cuối cùng
Sau khi khuôn đã được tối ưu hóa và sản xuất ra những sản phẩm mẫu đạt chất lượng, các sản phẩm này sẽ được gửi đến anh/chị để kiểm tra và phê duyệt. Bước nghiệm thu cuối cùng này là dấu mốc quan trọng, xác nhận rằng bộ khuôn đã đáp ứng mọi yêu cầu kỹ thuật và chất lượng đã đề ra ban đầu. Một khi mẫu thử được chấp thuận, khuôn sẽ sẵn sàng cho việc sản xuất hàng loạt.
Lợi ích của việc lựa chọn đối tác gia công khuôn mẫu uy tín
Việc đầu tư vào một quy trình gia công khuôn mẫu chuyên nghiệp mang lại nhiều lợi ích vượt trội. Từ việc đảm bảo chất lượng và độ bền của sản phẩm cuối cùng, tối ưu hóa chi phí sản xuất, rút ngắn thời gian đưa sản phẩm ra thị trường, cho đến khả năng đáp ứng các yêu cầu phức tạp nhất của khách hàng. Một đối tác gia công cơ khí TPHCM có kinh nghiệm, đặc biệt trong lĩnh vực chế tạo khuôn và ép nhựa gia công, sẽ giúp anh/chị biến ý tưởng thành hiện thực một cách hiệu quả và đáng tin cậy.
Quy trình gia công khuôn mẫu là một hành trình phức tạp nhưng đầy thú vị, đòi hỏi sự kết hợp giữa kiến thức chuyên môn sâu rộng, công nghệ tiên tiến và kinh nghiệm thực tiễn. Hiểu rõ từng bước trong quy trình này không chỉ giúp anh/chị đánh giá được giá trị thực sự của một bộ khuôn chất lượng cao mà còn là nền tảng để lựa chọn đối tác phù hợp, đảm bảo sự thành công cho dự án sản xuất của mình.
